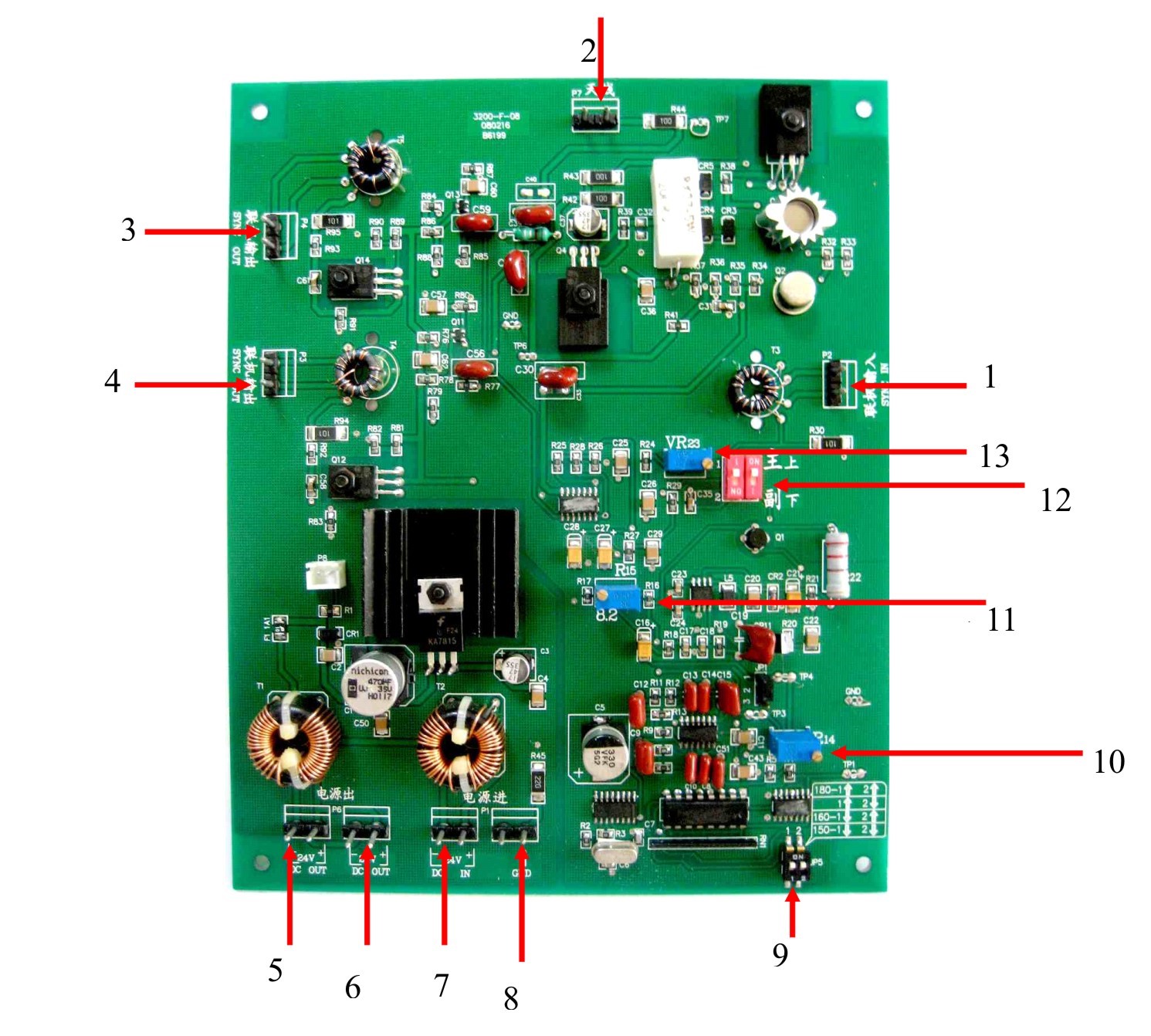

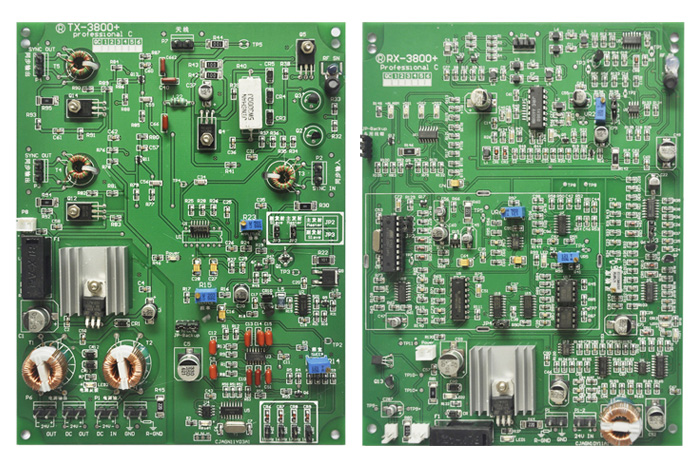

R3800型發射板平面圖：



1	聯機信號輸入通道
2	天線架接入端
3	聯機信號輸出通道
4	聯機信號輸出通道
5	電源輸出通道
6	電源輸出通道
7	天線電源輸入通道
8	接地端
9	錯頻設置開關
10	掃頻寬度調節（R14）（順時針增大、逆時針減小）
11	中心頻率調節（R15）（順時針增大、逆時針減小）
12	主、副發射設置開關
13	發射功率調節（VR23）（順時針減小、逆時針增大）

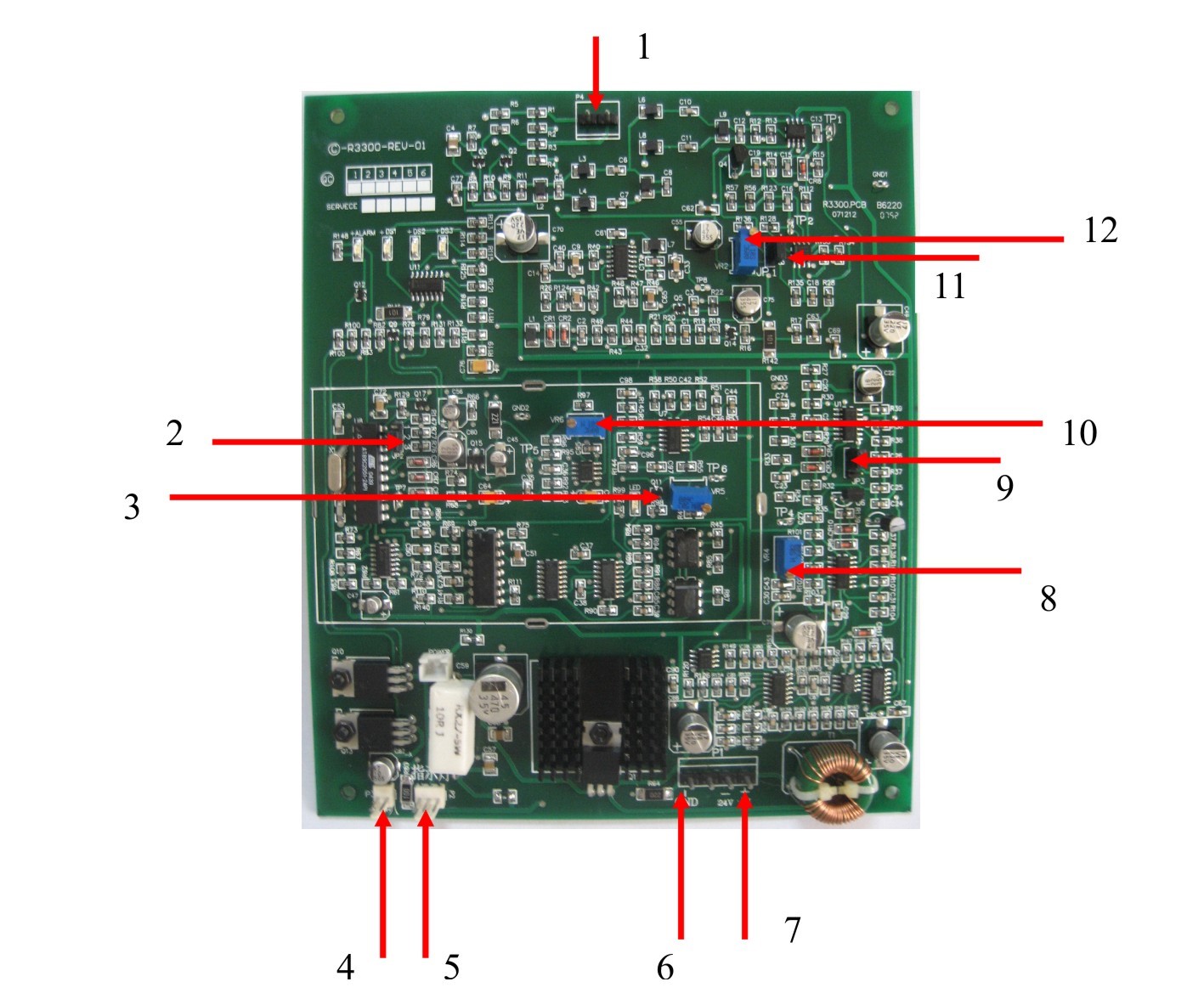

R3800型接收板平面圖

1	天線架接入端
2	聲光報警設置跳針（JP2）注：設2&3狀態（出廠狀態）時：喇叭與天線架頂燈報警同步； 設1&2狀態時：喇叭鳴響完后天線架頂燈繼續閃爍幾秒后停止；
3 、10	禁止調節
4	報警喇叭接入端
5	天線架報警頂燈接入端
6	接地端
7	電源輸入通道
8	靈敏度調節（VR4）（順時針增大、逆時針減小）
9	抗干擾功能設置（JP3跳針）注：設1&2狀態功能開啟；設2&3狀態功能關閉；
11	不同安裝門距下設置跳針（JP1）（與VR2定位器配合使用）
12	接收頻率、幅度度調節（VR2）（與JP1跳針配合使用）







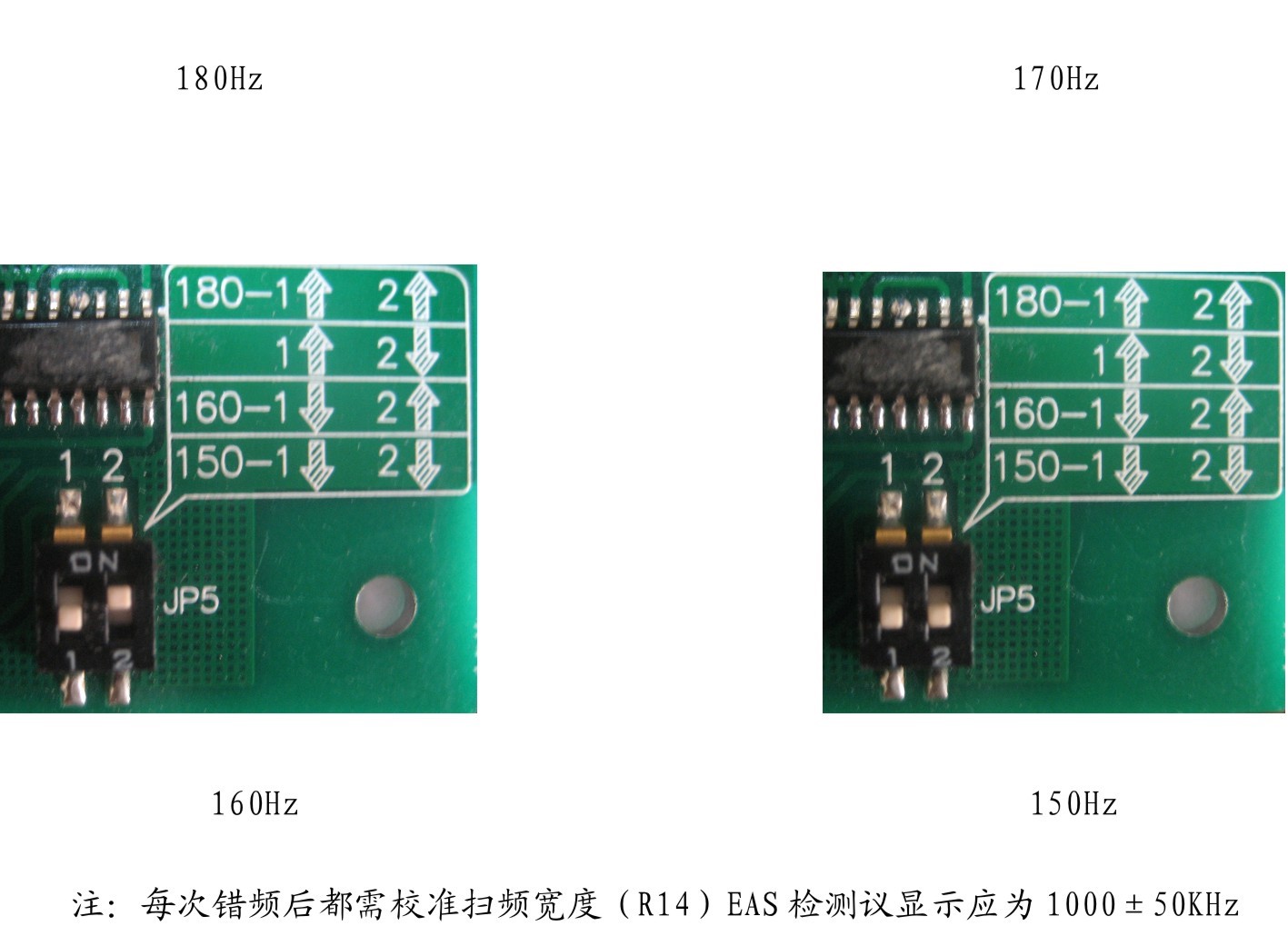

具體實施要據現場實際情況，注意以下原則來確定：
1、發射間距離應大于30米以上時可以采用錯頻，具體示情況而定，可能距離要求會更遠。
2、能聯機使用盡可能聯機使用。

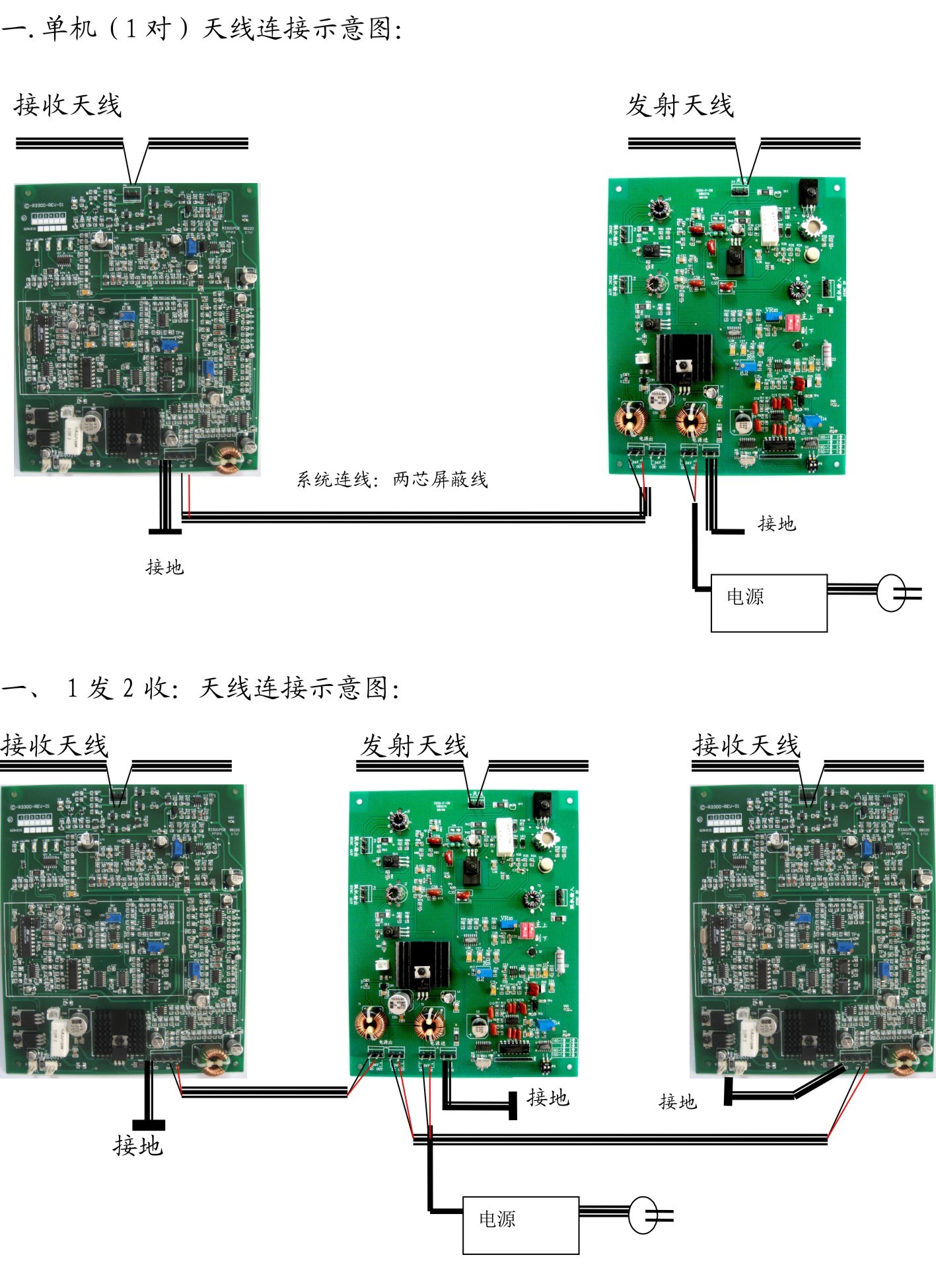

工程安裝：
EAS設備到達安裝現場后，首先觀察天線安裝位置的環境，初步檢察安裝位置10米范圍內的所有東西（主要是檢查明顯干擾源），之后將系統設備按實況連接通電試機。系統連接好后需重復檢查接線，避免接線松動和正負極接反。確認無誤后方可通電。
另外還有一個先題條件：系統的用電線路必須是單獨供電，同一線路上禁止有其它的用電設備。并且供電電壓一定要是個穩定的電壓。否則都會導致系統的不正常工作。

系統通電后首先觀察接收機板上DS1、DS2、DS3三個綠色指示燈，常見以下幾種情況：

◆    DS1、DS2、DS3三個綠色指示燈全滅或DS1、閃爍DS2、DS3不亮：
1、用標簽測試天線報警效果。若效果好則表明現場環境好，設備也沒有問題。可以安裝固定設備；

2、若出現標簽測試報警效果差，此情況的發生有兩種可能性：

第一種：接收板的靈敏度需要調節；
第二種：現場環境存在強干攏信號；或是系統中有設備存在問題；

在調節靈敏度之后還是達不到要求的話，可以確定第二種情況的發生。注：在檢測EAS系統故障時多用排除法（即：更換新主板、電源等），可以使我們更快的找到故障原因。
系統設備包括：天線電源、天線架、主機板；因天線架在出場時已嚴格測試過通常不會因運輸?shù)仍驌p壞。而電源和主機板就不同，首先還是檢查一下主機板上的接插頭和跳線冒是否松動或是脫落，檢查沒有問題后再更換電源和主機板來檢測一下，如果現場安裝了多支天線的話，將好的主板和不好的主板對換一下。就可以判斷是主板還是現場干攏問題了。（通常此情況的發生絕大多數都是安裝現場有強干攏導致天線誤報或是報警效果差。更多是報警效果差，而且是如何調試都解決不了，調高會誤報，調低了又不報了）。
判定問題是否是現場強干擾所影起的還有一種方法：拿一塊1平方左右大小的金屬板擋在接收天線外側約30cm的位置各個方向移動，觀察接收天線。若天線被擋報警或是原來誤報的現在擋不報了都可確定是現場有強干擾導致天線不能正常工作。（注：金屬板遮擋法在現場強干擾無法排除的情況下也是解決問題的方法）
確定是現場強干擾信號，那么必須找出并排除干擾源，設備才能正常工作；

◆      DS1、DS2、DS3三個綠色指示燈，DS1、DS2兩個燈都亮了，表示現場有強干擾或是天線靈敏度過高；

◆      DS1、DS2、DS3三個綠色指示燈全不規則的一起亂閃，并用標簽測試時天線無任何反應；此情況就可基本判定發射板或是電源有故障，當然也不排除接收板有問題，待更換新板后最終斷定板子是否有問題；

常見干擾源情況：

1、首先自身的工程質量必須要做好，整個系統用的線都必須是兩芯屏蔽線，并且線徑不能細。系統間的連線都必須用切割機開地槽埋設并上面用鋁合金的U型壓條封蓋。若無法開槽的現場要布明線的話，都需用金屬的管子穿設。一定要做好系統用線的屏蔽。另注意一點：天線電源放置不能距離發射天線3米以外。并且不能掛置高處；

2、天線供電電壓220V一定要穩定。如電壓不穩，應增加UPS電源，或是穩壓器。

3、供天線電源的220V供電線路上不要接其它的用電器；

4、天線周圍有大面積金屬物品、金屬網格型的貨架、電子存
包柜、冰柜、兒童娃娃機、點鈔機、打卡機、電飯鍋等等這些電器設備都會天線產生干攏；

5、收銀臺不能天線太近，至少1.5米以上的距離。越遠對天線干擾越小；

6、形成圈狀的金屬線圈對天線易產生干擾，特別說明的是網絡線，對天線的干擾特別大，要特別檢查安裝現場的網絡線。

7、若安裝現場有吊頂，一定要檢查吊頂上有沒有線圈；

8、天線周圍若存在彩燈、音箱會對天線產生干擾；

9、專用硬標的現場，注意扣了硬標的商品不要離天線太近。

10、注意觀察安裝現場周圍其它店面也安裝了天線，跟距距離遠近具體對待；
系統調試：

常見故障排查及調試方法：

一、靈敏度調節：
     VR4定位器；（順時針大，逆時針小）

二、接收板自動檢測狀態、手動調試狀態：
自動檢測狀態：JP1跳針插1&2連接（VR2定位器斷開無用）（出廠設置）
手動調試狀態：JP1跳針插2&3連接（VR2定位器連接可調節）（順時針大，逆時針小）
1、安裝門距小于1.2米：接收板設置自動狀態；
2、安裝門距大于1.2米：接收板設置手動狀態；
當設置為手動狀態遇接收板DS1、DS2、DS3三個綠色指示燈全滅或全亮并標簽測試天線無任何反應時則需調節VR2定位器，通常時逆時針調節（若調節至極限無反應時則應順時針調節），調節范圍不限。調節時觀察DS1、DS2、DS3三個綠色指示燈的反應情況。一般調節為DS1閃爍DS2、DS3滅即可后再調節VR4靈敏度（順時針大，逆時針小）使天線達到良好工作狀態。
以下幾種情況可以試用手動狀態來解決：
1、標簽測試天線出現報警延遲現象；
2、手握天線出現報警現象；
3、天線使用中出現輕微的誤報現象；（最好還是排除干擾源）
4、當天線主板配裝不同款式、不同廠家的天線架出現報警效果差時；
注：在實際運用當中無準確定義，需靈活運用兩種狀態；選擇系統工作最佳的狀態。
三、現場確有干擾出現誤報，而又找不到或無法排除干擾：
可試以下幾種方法：
1、增加或降低發射板的掃頻寬度R14（順時針大，逆時針小）再適當調節接收板靈敏度。
2、將接收板調節為手動狀態工作。
3、金屬板遮擋接收天線外側。

四、天線出現報警延遲現象：
1、增加或降低發射板中心頻率。
2、增加或降低發射板的掃頻寬度。
3、將接收板調節為手動狀態。
4、使用的標簽質量太差。

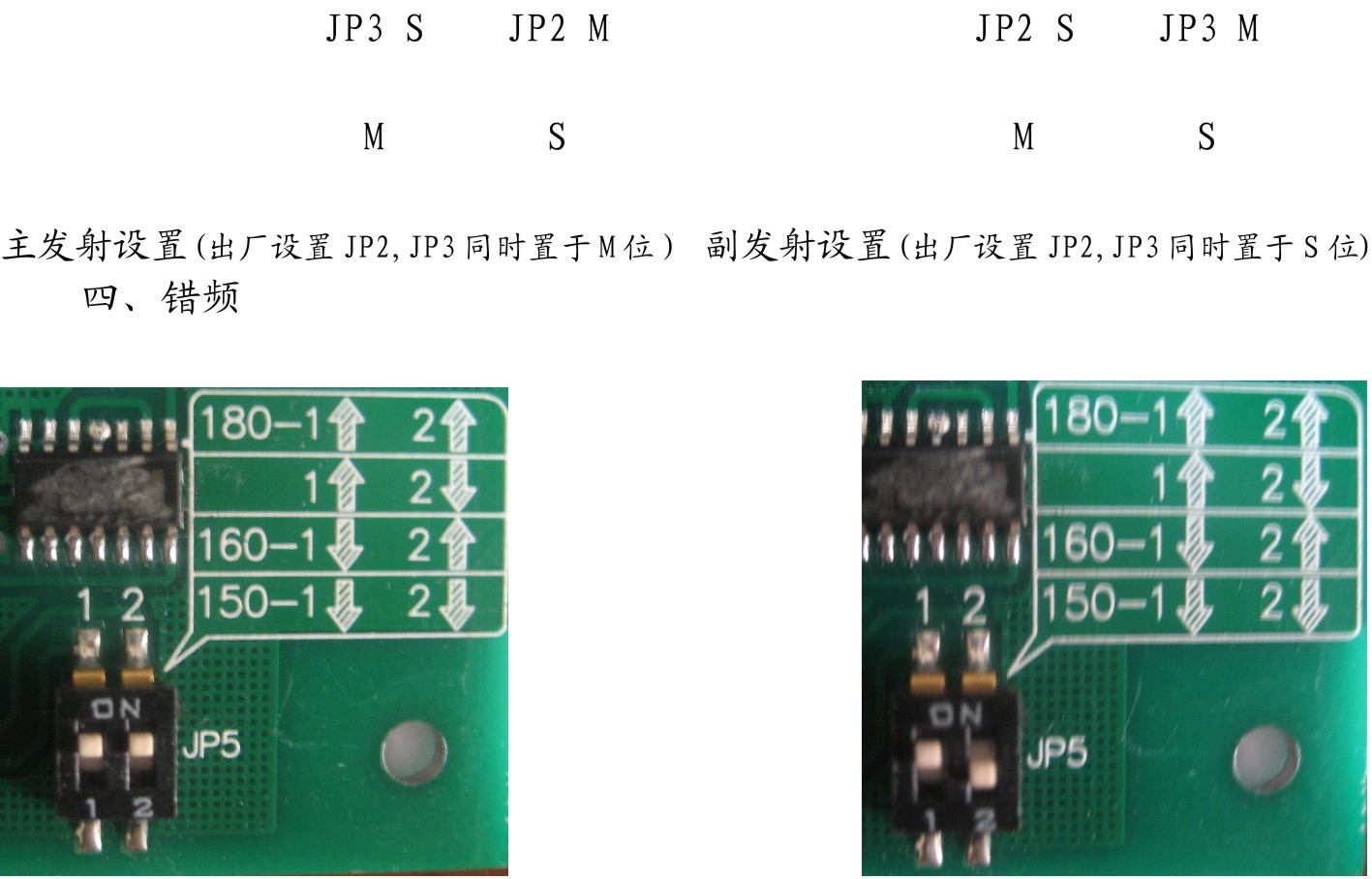

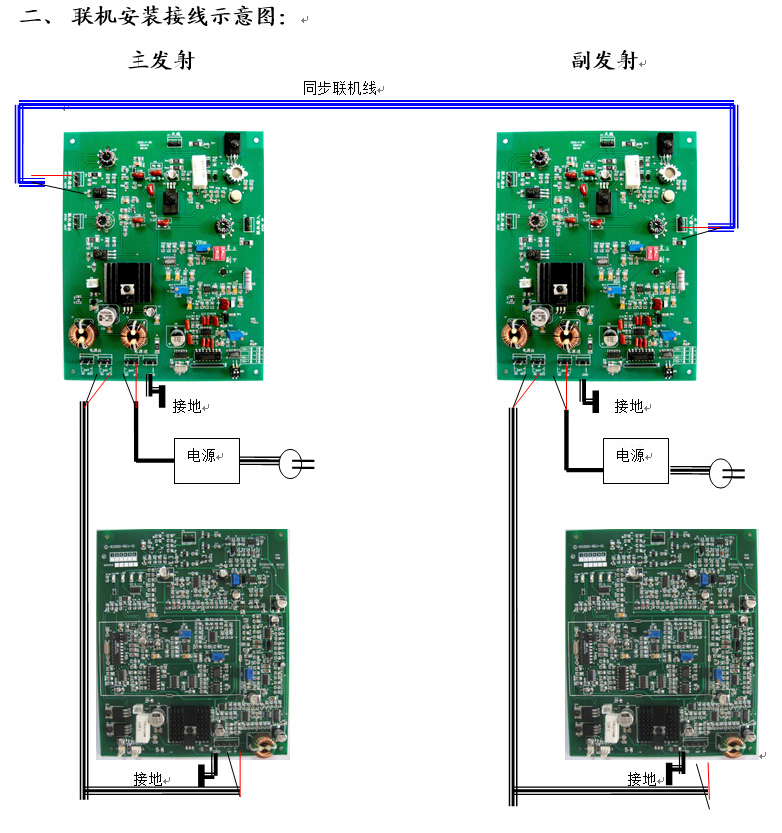

五、聯機工作時出現問題排除方法：
1、檢查聯機線的好壞、檢查聯機線接線是否松動或接錯、檢查發射板的主、副發射設置開關是否設置正確。
2、調換主、副發射。
3、調換聯機線向位。
4、調節發射功率VR23（順時針小，逆時針大）
5、聯機通道式安裝門距應控制不大于90cm 并且系統用線規格應不低于0.5平方的兩芯屏蔽線。
6、超過8支發射時建議使用同步器。
